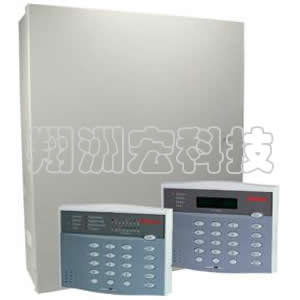

? 多達 248 個防區，分布在八個分區內 ? 記錄 400 個事件的緩存 ? 多達 200 個人員 ID 編號 (PIN) ? 多達 112 個無線設備 ? 多達 15 個鍵盤和/或門禁模塊 (DACM) DS7400Xi 系列可編址控制主機擁有豐富的功能，可以通過鍵盤或從遠程位置進行編程。經過編程后，它能夠支持多達八個分區。
基本功能
應答機控制
每款控制主機都內置有應答機控制功能。 無需安裝額外硬件。自動布防和延遲布防
每天可為各分區設置自動布防時間。 可以使用延時布防來代替自動布防時間，也可以指定主機的布防時間。公共分區布防
可以設定一個分區來跟隨某些或所有其它分區的布防狀態。 公共分區僅當其連接的所有分區都布防時才會布防，這樣可以既保護門廳和入口等公共分區，同時又能保持各分區的相互獨立。自定義布防配置
允許系統在不同的配置下布防，從而自動繞過一組防區。
包含多個易用功能鍵的用戶界面
? 六個帶標簽的功能鍵，無需按多個按扭來輸入命令。 輸入 PIN后按相應功能鍵，可以執行各種功能，如布防、撤防和重置煙霧探測器等。
? 界面向新用戶提供簡單的操作步驟。 專家用戶可以快速使用所需的項目。
? 可編程的快速布防功能讓用戶無需 PIN 也可以打開系統。 當關閉系統、關閉報警或進行系統測試時，系統要求輸入 PIN。
電子可擦除可編程只讀內存 (EEPROM) 技術
控制主機使用電子可擦除可編程只讀內存 (EEPROM)。 當發生電源故障時，EEPROM 可以保留程序內存、系統編程、用戶代碼和布防撤防狀態。 電源恢復后，系統會延遲一段時間再運行，防止空間傳感器發生誤報，因?yàn)榭臻g傳感器要在幾分鐘后才能工作。八個分區
將控制主機劃分為八個獨立的系統分區，每個分區擁有自己的鍵盤和報告 ID。 鍵盤可以指定為主鍵盤，實現對所有分區的訪問。靈活的數字通信通信裝置可與大多數報警接收器配合工作，支持 3/1、4/1、4/2、Contact ID、SIA、BFSK 等數字通信裝置格式和傳呼機格式。 傳呼機格式使主機可以拔打數字傳呼服務，并留下表示帳號和事件代碼的數字消息。輸入和輸出交叉矩陣
輸入和輸出交叉矩陣使輸出功能可以跟蹤特定輸入防區的狀態。輸出經編程后可以跟蹤一個或兩個防區的組合，不論是開放的還是關閉的，也不論系統已布防還是撤防。LED 和數字字母鍵盤支持
? DS7445V2 LED 鍵盤：對每個防區提供一個 LED 指示燈（其中 LED 1-8 對應于主鍵盤防區，LED 9-16 對應于擴展防區），并提供八個系統狀態 LED 指示燈來顯示布防、火警和
故障等狀況。
? DS7445i LED 鍵盤：對每個防區提供一個 LED 指示燈（僅限于鍵盤防區 1-8），并提供八個系統狀態 LED 指示燈來顯示布防、火警和故障等狀況。
? DS7447V2 數字字母鍵盤：兩條線路，顯示器可自由編程，允許設置 16 個字符的自定義文本來描述防區和區域。 用戶可通過簡單易用的雙鍵命令來調整聲音報警器的音量和背光強度。 要進行系統編程，需要使用 DS7447V2。
注：同一系統可以混用 LED 和 LCD 鍵盤。八路繼電器模塊
DS7400Xi 系列控制主機可以支持兩個 DX3010 八路輸出擴展器模塊。 每個模塊提供八路繼電器或固態輸出，用于跟蹤系統事件，或跟蹤來自控制主機的已編程的輸出功能。輸出功能
設置輸出功能，使其跟蹤系統事件，或跟蹤交叉矩陣中的一個或兩個特定防區（參見"輸入和輸出交叉矩陣"）。 輸出功能可控制八路繼電器輸出或可編址總線輸出。可以通過鍵盤或從遠程位置進行編程
? 系統可以完全通過鍵盤進行編程。 無需昂貴的手持式編程器。
? RPS-INTL 通過運行 Microsoft? Windows? 操作系統且通過標準 Hayes 調制解調器進行通信的 IBM? PC（或 IBM 兼容機）提供遠程編程能力。 使用場外計算機來運行診斷、布防系統和旁路防區，這減少了對現場的服務訪問，從而提供更快的客戶幫助。煙霧探測器報警驗證
DS7400Xi 系統控制主機可在發生報警后自動對煙霧探測器進行重置。 如果在驗證期間再次發生報警，則立刻產生火警，這樣既減少了可能的誤報，同時又提高了對報警的響應速度。兩個獨立的進入延遲
可對防區進行編程，從兩個進入延遲時間當中任選一個。 對于離鍵盤較遠的防區，用戶可以選擇較長的進入延遲時間。證書與認可
| 地區 | 認證 | |
| 歐洲 | CE | 2004/108/EC EMC Directive (EMC), 2006/95/EC Low-Voltage Directive (LVD) 1999/5/EC Radio Equipment & Telephone Equipment Directive (R&TTE) |
| 比利時 | INCERT | B-509-0003/c (DS7400XI16?SWE only) |
| 中國 | CCC | DS7400Xi-CHI: 2009031901000556 |
| 瑞典 | INTYG | 04-755 |
安裝/配置
兼容產品
| 類別 | 產品 |
| 鍵盤 | DS7445Vi LED 鍵盤 DS7445V2 LED 鍵盤 DS7447E LCD 鍵盤 DS7447V2 LCD 鍵盤 |
| 模塊 | Conettix IP C900V2 撥號轉換網絡模塊 |
| 多路復用總線探測器 | D7050/TH 多路復用光電煙霧探測器 MX250/TH 多路復用光電煙霧探測器 MX775i 多路復用 PIR 防盜探測器 MX794i 遠程多路復用 PIR 探測器 MX934i 多路復用 PIR 防盜探測器 MX938i 多路復用天花板安裝探測器 |
| 防盜探測器 | 所有傳統的博世防盜探測器，包括藍色系列、震動、被動紅外、光電對射和三技術被動紅外/微波探測器。 |
| 雙線式和四線式煙霧探測器1 | 傳統的博世 12 V 煙霧探測器、熱探測器和光電 煙霧探測器。 |
1 可用性因銷售地區而異。
接線
使用 1.2 毫米到 0.8 毫米（18 AWG 到22 AWG) 的四芯電纜。每個傳感器回路的最大電線長度為 305 米（1000 英尺）。 當使用 0.8 毫米 (#22 AWG) 電線時，每個系統的最大多路復用總線長度為 610 米（ 2000 英尺），當使用 1.0 毫米 (#18 AWG) 時，為 1525 米（5000 英尺）。
鍵盤
每 305 米（1000 英尺）的距離內不超過兩個鍵盤，系統中總共不超過 15 個鍵盤。
技術規格
防區輸入（防盜和防火）
電路數量： 八個板載電路
終端電阻： 2.2 + 1.5 kΩ
環境要求
操作溫度： 0°C 至 +49°C（+32°F 至 +120°F）
火災信號觸發電路
火災電路可與雙線或四線式探測器配合使用，并具有可選的報警驗證功能。
電路數量： 八個板載電路，可擴展到 16 個
電路類型： B 類，鎖定
終端電阻： 2.21 kΩ
監測電流： 5 mA
最小報警電流： 12 mA
最大短路電流： 22 mA
最大電路電阻： 60 Ω
電路電壓范圍： 8.5 VDC 至 14.1 VDC
最大報警電阻： 1000 Ω
每個防區的最大探測器數： 20 個探測器（雙線式）
探測器總待機電流： 2.5 mA
雷電抑制
MOV 和觸發管可以抑制靜電放電或由雷電引起的電涌。
輸出
系統提供三個可編程輸出，可由報警、訪問控制、接地開始、煙霧探測器重置或控制器布防狀態來控制。
報警輸出： 常開，1.75 A 觸點，連接到輔助電源。
可編程的輸出 1： 固態漏電流（最大 1 A）。 可用于告警、布防狀態或訪問控制。
可編程的輸出 2： 固態漏電流（最大 500 mA）。 可用于告警、布防狀態或訪問控制。
電源要求
輸入： 18 VAC，50 VA，50 Hz 或 60 Hz
總電源輸出： 12 VDC，2.5 A
鍵盤穩壓電源： 12 VDC，1.0 A
UL 認證輔助電源： 12 VDC，1.0 A
UL 認證報警電源輸出： 1.75 A
定購信息
DS7400XI-EXP 控制主機
用于出口。 隨附變壓器和外殼。
DS7400XI-BEL 控制主機
適合在比利時使用。 隨附大型外殼。 總是啟用 128 個防區。
DS7400XI-CHI 控制主機
適合在中國使用。 隨附外殼。
DS7400XI-DK 控制主機
適合在丹麥?zhǔn)褂谩?/p>
DS7400XI-GR 控制主機
適合在希臘使用。 隨附外殼。
DS7400XI-FI 控制主機
適合在芬蘭使用。
DS7400XI-FRA 控制主機
適合在法國使用。
DS7400XI-HU 控制主機
適合在匈牙利使用。 隨附外殼。
DS7400XI?ITA 控制主機
適合在意大利使用。
DS7400XI?NOR 控制主機
適合在挪威使用。 隨附外殼。
DS7400XI?SPA 控制主機
適合在西班牙使用。
DS7400XI?SWE 控制主機
適合在瑞典使用。 隨附外殼。
DS7400XI?BEL 控制主機
提供 16 個防區。 適合在比利時使用。
DS7400XI16?SWE 控制主機
提供 16 個防區。 適合在瑞典使用。
硬件附件
AE1 標準外殼（灰色）
標準灰色外殼，帶有鑰匙鎖。 尺寸為35.6 厘米 x 31.8 厘米 x 7.6 厘米（14 英寸x 12.5 英寸 x 3 英寸）。
AE3 大型外殼（灰色）
大型灰色外殼，帶有鑰匙鎖。 尺寸為52.7 厘米 x 38.1 厘米 x 10.8 厘米（20.7 英寸 x 15 英寸 x 4.25 英寸）。
