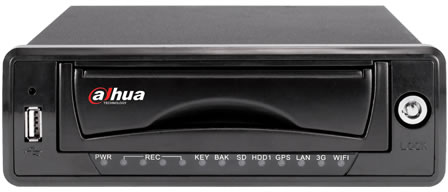

產品概述
- ?精巧尺寸：汽車電子行業標準尺寸（1DIN尺寸，即車上CD機標準尺寸），可進行標準化嵌入式安裝
- 車載電源：專業車載寬電壓電源，寬電壓輸入（8~60V），具有過壓保護、欠壓保護、短路保護和過流保護功能
- 高抗震設計：業界先進的硬盤盒內置減震設計，采用機械防震、電子減震和軟件抗震專利結合的綜合減震方案?
- 選材嚴格：關鍵部件采用汽車電子專用器件、軍工級部件及高可靠性進口新材料
- 接口豐富：一個高速USB2.0，一個網絡接口，一個232串口，一個RS485接口，多個報警輸入輸出接口，一個VGA接口
- 便捷操作：可接遙控器、鼠標、鍵盤、云臺控制器
- 高效編碼：使用全新的DSP編碼芯片，采用高效的H.264編碼。
- 多種錄像方式：車輛啟動開關機錄像、定時開關機錄像、手動錄像、報警錄像、延時關機錄像，支持連續錄像和循環錄像，支持斷電保護
- ?浮水印技術：防止數據篡改，保證錄像的真實性
- ?多種信息顯示記錄：車牌號碼、時間信息、通道信息、報警信息、GPS信息、車速信息，可以自由設置視頻疊加和信息記錄
- 豐富的報警功能：記錄、顯示、查詢多種報警，包括動態監測、視頻丟失、視頻遮擋、溫度異常、電壓異常、超速等，提供大容量的日志及報警信息
- 一鍵操作：一鍵實現錄像備份、程序升級等復雜操作
- 云臺控制：支持多種云臺控制協議，實現云臺和攝像機控制功能。
- 功能擴展：可以外聯多種設備，如路由器、行車記錄儀、GPS設備、報警器等
- 模塊配置：內置高精度GPS模塊，3G（EVDO/TD/WCDMA）模塊，可配置WiFi模塊。
- 高清回放：支持TV、VGA輸出，VGA輸出最大支持1280x1024分辨率。
- 高速備份：USB2.0高速備份口， 以太網備份，支持SD卡錄像備份(擴展)
- ?優異的無線網傳性能：標準H.264編碼，針對3G網絡傳輸優化、編碼性能優化。
- 航空接插件：接口采用專用航空接口，具備優異的防水、防震性能，降低施工布線難度。
- 行車記錄：支持車輛行駛狀態記錄功能，包括車速、轉向、剎車、倒車、車門開啟統計等
- ?全面網絡功能：實現網絡自適應的雙碼流編碼，支持斷點續傳，可實現遠程視頻監控、錄像下載、電子抓拍、遠程報警及設備的網絡校時、網絡設置、遠程維護等功能。
- 特色功能：平臺短信接收、無線語音對講、報警名稱可自定義、自動抓拍、流量控制
技術參數
型號 |
DVR0404ME-U |
DVR0404ME-H |
||
系統 |
主處理器 |
高性能工業級嵌入式微控制器 |
||
操作系統 |
嵌入式LINUX |
|||
系統資源 |
多工操作，可同時多路錄像、同時錄像回放、同時網絡操作 |
|||
操作界面 |
人性化圖形菜單會話界面 |
|||
輸入設備 |
鼠標操作、遙控器操作 |
|||
輸入法 |
包含：數字、英文、符號、可擴展中文輸入 |
|||
快捷功能 |
菜單中對于相同設置可進行快捷復制粘貼操作 右鍵菜單列出了畫面分割等常用的功能 鼠標雙擊直接切換畫面 |
|||
壓縮標準 |
圖像壓縮標準 |
H.264 |
||
音頻壓縮 |
G.711A |
|||
視 |
視頻輸入 |
4路復合視頻(NTSC/PAL)航空頭（1.0VP-P，75Ω） |
||
視頻輸出 |
1路PAL/NTSC，航空接口（1.0VP-P，75Ω）復合視頻信號輸出 |
|||
1路VGA輸出 |
||||
支持TV/VGA視頻同時輸出 |
||||
視頻標準 |
PAL（625線，50場/秒），NTSC（525線，60場/秒） |
|||
視頻記錄速度 |
實時模式：PAL每路1幀/秒-25幀/秒可調，NTSC每路1幀/秒-30幀/秒可調 |
|||
視頻顯示 |
1、4畫面 |
|||
監視輪巡 |
支持報警、動態監測及定時自動控制等監視輪巡功能 |
|||
圖像分辨率 PAL/NTSC |
PAL/NTSC：實時監視? D1 704×576/704×480 |
|||
錄像回放： D1??? 704×576/704×480 6幀（當其他通道都是CIF的情況下，第1通道最高可設置25幀） CIF?? 352×288/ 352×240 QCIF? 176×144/176×120 |
錄像回放： D1??? 704×576/704×480 CIF?? 352×288/ 352×240 QCIF? 176×144/176×120 |
|||
支持雙碼流功能，輔碼流分辨率 CIF? 352×288/ 352×240、QCIF 176×144/176×120???? |
||||
頻 |
圖像畫質 |
圖像畫質6檔可調 |
||
區域覆蓋 |
全屏內可設置任意大小的一塊區域遮擋保護，最大支持4塊區域遮擋 |
|||
畫面信息 |
通道信息、時間信息、GPS信息、車牌信息、保密遮蓋區域。 △注：僅-G、-GC、-GE、-GT系列設備支持GPS信息功能。 |
|||
TV調節 |
調節每一路的TV輸出的區域,以適應畫面損失嚴重的TV監視器 |
|||
通道鎖定 |
保密通道監視畫面，當藍屏顯示覆蓋某一路的監視圖像時,實際編碼的圖像仍為正常 通道處于鎖定，限制沒有權限訪問的用戶查看當前通道，增強保密性 |
|||
通道狀態顯示 |
通道畫面上可顯示通道名稱、錄像狀態、通道鎖定狀態、視頻丟失狀態、動態檢測狀態等 |
|||
顏色設置 |
設置每個通道的視頻輸入信號的色調、亮度、對比度、飽和度、增益 |
|||
音頻 |
音頻輸入 |
4路音頻輸入200-1000mv10KΩ |
||
音頻輸出 |
1路音頻輸出?? 200-3000mv? 5KΩ |
|||
語音對講 |
支持語音對講，1路有源MIC輸入，1路Line out輸出 |
|||
硬盤 |
硬盤 |
內置1個SATA接口，可掛接1個2.5吋硬盤 |
||
占用硬盤空間 |
音頻： 28.8M字節/小時 視頻： 56～900M字節/小時 |
|||
錄像及回放 |
錄像模式 |
手動錄像、動態檢測錄像、定時錄像、報警錄像 錄像的優先級：手動錄像>報警錄像>動態檢測錄像>定時錄像 |
||
錄像文件記錄時間 |
1～120分鐘可設置(默認為60分鐘) |
|||
錄像循環方式 |
支持硬盤循環覆蓋錄像 |
|||
錄像查詢 |
根據時間、類型、通道號查詢錄像 |
|||
回放模式 |
多種慢放速率，多種快放速率，手動單幀播放、倒放等模式 |
|||
文件多種切換方式 |
可切換到正在播放的上一個文件或下一個文件或文件列表任意的文件 可切換到當前播放通道同一時刻的其他任意通道的文件（如存在文件） 支持文件的連續播放，一個文件放完后，繼續播放同一個通道的下一個文件 |
|||
多路回放 |
支持4路同時回放 |
|||
畫面縮放 |
回放畫面可在適應窗口/全屏兩個狀態間自由切換 |
|||
局部放大 |
單畫面全屏回放時可選擇畫面任一區域進行局部放大播放該區域的圖像 |
|||
存儲功能 |
備份方式 |
支持普通硬盤保存備份，抽拉式硬盤盒快速備份 |
||
支持外接USB存儲設備（如普通U盤、移動硬盤） |
||||
支持USB型刻錄光驅（可擴展） |
||||
支持網絡下載保存 |
||||
網絡功能 |
網絡控制 |
遠程訪問前端通道監控畫面 |
||
通過網絡客戶端軟件或瀏覽器訪問、設置系統參數 |
||||
通過客戶端或瀏覽器網絡升級程序，實現遠程維護 |
||||
可以通過網絡查看外部報警、動態檢測、視頻丟失等報警信息 |
||||
支持網絡云臺控制 |
||||
支持錄像文件下載存儲及錄像回放 |
||||
與相關軟件（多機版客戶端）配套可實現多臺設備聯網共享信息 |
||||
雙工透明串口 |
||||
網絡方式報警輸入、輸出 |
||||
語音對講 |
||||
無線網絡 |
支持短信發送功能 |
|||
支持短信激活和電話激活 |
||||
支持自動選擇網絡 |
||||
可配置網絡類型和參數 |
||||
支持網絡信號強度顯示 |
||||
動態檢測及報警接口 |
動態檢測 |
區域設置：每畫面可設置396(PAL 22×18? NTSC 22×15)； 檢測靈敏度設置：區域可設置多級靈敏度； 可聯動錄像或外部報警或彈出屏幕提示 報警響應時間≤5s |
||
視頻丟失 |
可聯動外部報警輸出或彈出屏幕提示 報警響應時間≤5s |
|||
報警預錄 |
報警聯動錄像預錄時間為5-30S |
|||
外部報警 |
可聯動錄像，或在設置的時間段內聯動外部報警或彈出屏幕提示。 |
|||
手動報警控制 |
可以使能或禁止某個報警輸入通道 可以模擬產生報警信號輸出到某個報警輸出通道 |
|||
報警輸入 |
7路報警輸入(通過設置常開或常閉開關，可選擇報警產生類型) |
|||
報警輸出 |
2路繼電器輸出 |
|||
報警繼電器 |
30VDC? 1A，125VAC 0.5A（聯動輸出） |
|||
USB接口 |
1個USB 2.0接口，可擴展一個 |
|||
網絡接口 |
RJ45 10M/100M自適應以太網口 |
|||
RS485 |
云臺控制接口，支持多種協議 |
|||
RS232 |
1個RS232串口 用于普通串口（調試）、鍵盤接口及透明串口（通過網絡轉發串口的輸入輸出） 用于連接外部低速設備，串口設置有硬件握手 |
|||
系統信息 |
硬盤信息 |
硬盤使用狀況等相關信息顯示 |
||
碼流統計 |
每個通道的碼流統計，波形顯示 |
|||
日志查找 |
顯示系統日志，可達1024條，并支持按時間和類型的查找日志信息 |
|||
系統版本 |
顯示錄像通道數，報警輸入輸出通道數，系統版本號，發布日期等 |
|||
在線用戶 |
實時顯示網絡上在線的用戶 |
|||
用戶管理 |
用戶管理 |
多級用戶管理 多種管理模式，本地、串口、網絡的用戶統一管理，特殊用戶權限可設置 |
||
支持用戶和組的添加和權限修改，用戶和組的數量不限制 |
||||
密碼安全性保護 |
支持密碼修改，有用戶管理權限的用戶還可設置其它用戶的密碼 |
|||
帳號鎖定策略：每30分鐘內僅可試密碼5次，否則鎖定 |
||||
系統 |
程序升級 |
通過WEB、客戶端或升級工具 |
||
登錄注銷與關機 |
密碼方式登錄，確保安全性 |
|||
關閉系統菜單時人性化菜單對話：提供注銷菜單用戶，關閉機器，重啟機器等選擇 |
||||
可設置關機權限，確保擁有權限的用戶關閉機器 |
||||
常規參數 |
電源 |
DC? +8V~+36V |
||
功耗 |
15W（帶GPS，3G，不含硬盤） |
|||
使用溫度 |
－10℃－＋55℃ |
|||
使用濕度 |
10%－90% |
|||
大氣壓 |
86kpa－106kpa |
|||
尺寸 |
寬×深×高=180mm×220mm×50mm |
|||
重量 |
2.2kg（裸機含硬盤） |
|||
安裝方式 |
臺式安裝、嵌入式安裝 |
|||
